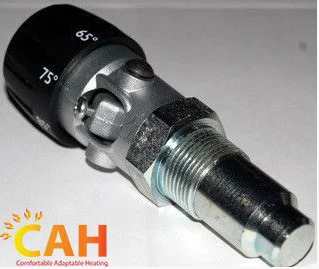

Регулятор тяги Esbe ATA 212 (Швеція)

Регулятор тяги ESBE  ATA212 — пристрій керування для регулювання температури котлів на твердому паливі. Головка термостатичного пристрою вимірює температуру та через важіль і ланцюг змінює положення повітряної заслінки, регулюючи подавання повітря до котла для процесу згоряння.  Регулятор тяги під'єднаний безпосередньо до трубопроводу котла через нарізну гільзу. Під'єднання електропроводки або виконання складного встановлення не потрібно. Легке, але зазвичай не потрібне обслуговування.

Регулятори тяги ESBE ATA 212 G3/4" використовуються з опалювальними системами, що працюють на твердому паливі, для регулювання температури теплоносія в котлах. Вони компактні, не потребують технічного обслуговування й не потребують встановлення додаткових під'єднань. Під'єднуються до котла через втулку в трубопровідні котла. Керування термостатичним розширенням відбувається завдяки головці термостатичного контролю, яка регулює відкриття повітряної заслінки в котлі.

Регулятор тяги ATA можна встановлювати в зручному для себе положенні, горизонтально або вертикально. До повітряної заслінки він під'єднується за допомогою ланцюга, закриваючи його за досягнення певної температури.

У сервісі й обслуговуванні регулятори цієї серії не потребують. За потреби можна витягти терморегулятор і замінити термостатичний елемент.

Основні характеристики регулятора:

• Максимальна температура — 100 °C

• Діапазон регулювання, Kv/Kv min >100

• Темп. Діапазон, 35-95 ⁇ С

• Хід підіймання: 55 мм

• Довжина ланцюга: 1.6 м

• З'єднання, Зовнішня різь: G 3/4"

Регулятор може працювати з такими типами рідини:

• Гаряча та холодна вода.

• Вода містить фосфати або гідразин.

• Вода з рідинами, що не замерзають, наприклад, гліколі.

Якщо клапан використовується з рідинами, температура яких нижча за 0 °C (32 °F), то він має бути укомплектований підігрівачем для запобігання утворенню криги на штоку клапана.

• Корпус клапана: Бронза RG
• Шток: Нержавіюча сталь SS 2346
• Золотник: Нержавіюча сталь SS 2346
• Сідло клапана: Нержавіюча сталь SS 2346
• Ущільнення: Metallic
• Ущільнення в картриджі штока: PTFE/EPDM
